Tegometall Konsolen

zur Auflage von Fachböden

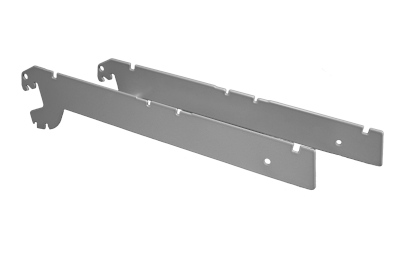

Tegometall Konsolen mit 2 Einhängehaken zur Auflge von Fachböden

Tegometall Konsolen zur Auflage von Fachböden oder Drahtkörben haben mehr als eine tragende Funktion im Regal. Konsolen, die paarweise verkauft werden, können durch Einhängung in die Lochung der Regalsäulen in das Regal integriert werden. Im Abstand von 50 mm (Raster) sind diese zusammen mit Fachböden in das Regal einhängbar. Analog zu Fachböden gibt es die passenden Stahlblechkonsolen in verschiedenen Tiefen. Man kann individuelle Regalgestaltungen realisieren und leicht einen Sortimentswechsel vornehmen, absolut werkzeugfrei.Die anzuwendenden Konsolen korrespondieren mit den Tiefen der Fachböden. Die genannten Abmessungen der Konsolen weichen von den tatsächlichen Maßen ab, da es sich bei den angegebenen Längen um Nennmaße handelt. Nennmaße werden zur einheitlichen Sprachregelung, sowie zur einfacheren Identifizierung der komplementären Bauteile, wie z.B. korrespondierenden Fachböden verwendet.

Bei der Planung des Gesamtregals muss die Etagentiefe von unten nach oben abnehmen, da sonst ein ungünstiger Schwerpunkt entsteht, der zur Kippgefahr führen kann. Viele Konsolenausführungen kann man schräg in die Säulen einhängen, wodurch eine individuelle und sortimentsgerechte Präsentation ermöglicht wird.

Beispiele zu Konsolen aus unserem Online-Shop

Spartipp:
Konsolen OPTIMA (System F125k) sind leichter gefertigt und nicht so hoch belastbar wie Konsolen des Classic Programms. Für viele Anwendungen sind diese Konsolen ausreichend dimensioniert. Optima Konsolen lassen sich nicht schrägstellen, können jedoch preislich überzeugen. Verwendbar sind diese Konsolen mit Fachböden OPTIMA oder Classic.

Tegometall Konsolen Optima zur Auflage von Stahlfachböden für Verkaufsregale

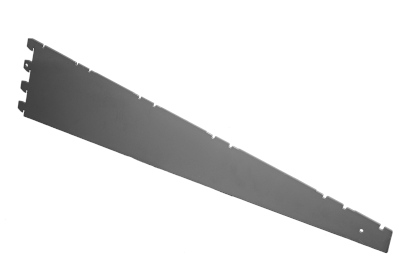

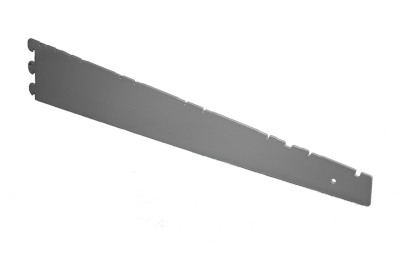

Ausführungen mit 2, 3 oder 4 Haken

Unsere Träger für Tegometall Regale gibt es in unterschiedlichen Ausführungen. Je nach Belastungsanforderungen gibt es Konsolen mit 2, 3 oder 4 Einhängehaken. Ja nach Einsatz sollte geprüft werden, ob die Konsolen für den Einsatzzweck geeignet sind. Beispielsweise können in Wandschienen nicht alle Konsolen eingehangen oder schräg gestellt werden. Stahlblechkonsolen mit 4 Einhängehaken haben bauartbedingt eine große Einhängehöhe.

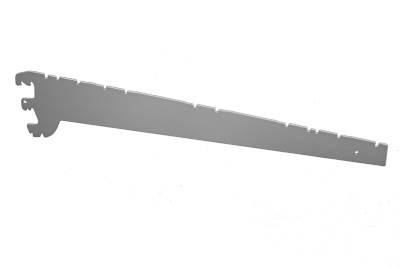

Einhängung Tegometall Konsolen 3H

Die Anzahl der möglichen Fachbodenetagen wird hierdurch limitiert. Je Fachboden oder Drahtkorb wird jeweils 1 Paar benötigt (IE 90° = 1,5 Paar). Stahlblechkonsolen sind pulverbeschichtet und neben den Standardfarben auch in Sonderfarben nach RAL Classic lieferbar. Konsolen in Standardfarbe haben wir für Sie lagernd verfügbar.

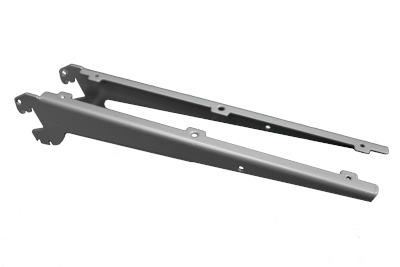

Tegometall Winkelkonsolen mit 2 Einhängehaken

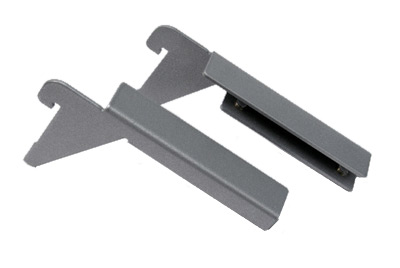

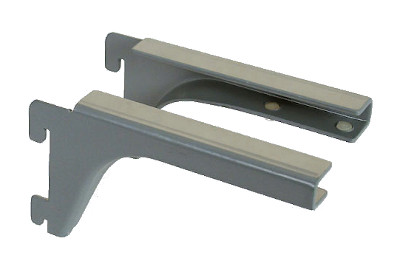

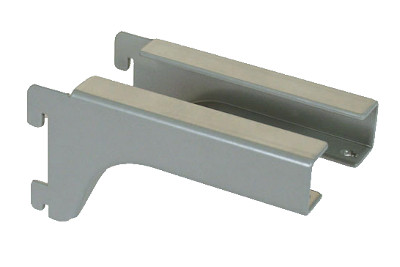

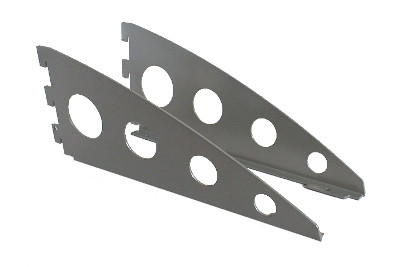

Tegometall Konsolen haben Einkerbungen, die eine Arretierung der Fachböden und somit auch die Schrägstellung ermöglichen. Die leichte Einhängung überzeugt und hilft Zeit zu sparen.Neben Stahlblechkonsolen für Tegometall Fachböden gibt es in unserem Angebot auch Träger für Holz- oder Glasfachböden. Insbesondere sind Winkelkonsolen hervorzuheben, die zur Verwendung von Holz oder Glasfachböden genutzt werden können. Winkelkonsolen können zweifach schräggestellt werden und sind ebenfalls unkompliziert zu montieren.

Belastungswerte

Stahlblechkonsolen für Tegometall Classic Fachböden können unterschiedlich hoch belastet werden. Je nach Anzahl der Einhängehaken, sowie der Tiefe und des Achsmaßes des analog genutzten Fachbodens ergeben sich unterschiedliche maximale Belastungsgrenzen von 90 – 300 kg. Hierzu sind unbedingt zusätzlich unsere technischen Informationen, sowie die Angaben in unserem Katalog zu beachten! Insbesondere sind die Beschränkungen der maximalen Feldbelastungen (Lastsummen in Abhängigkeit von Säule und Fußteil) bei der Regalplanung unbedingt zu berücksichtigen.

In unserem Online-Shop finden Sie eine breite Auswahl an möglichen Ausführungen, die für das Tegometall Regalsystem einzusetzen sind.

Paar Tegometall Konsolen für Auflage von Fachböden
Welche Tegometall Konsolen sollte ich wählen?

Für Stahlfachböden eignen sich Konsolen 2H, 3H, oder (extra) schwer auf denen der Fachboden in den Einkerbungen arretiert. Die Wahl der Konsole erfolgt vornehmlich anhand der gewünschten Belastbarkeit. Durch das Eigengewicht und die Warenpräsentation kann der Fachboden oftmals schräg gestellt werden. Zur Montage von Holz- oder Glasfachböden werden schrägstellbare Winkelkonsolen verwendet, auf die ein Holz- oder Glasboden (mit PVC Saugern) aufgelegt bzw. befestigt werden kann. Bitte beachten Sie, dass man nicht alle Konsolen in allen Konstellationen schräg montieren kann.

Wie belastbar sind die Tegometall Konsolen?

Abhängig von der gewünschten Belastbarkeit des Fachbodens wählt man Konsolen mit 2 oder mehr Haken aus. Die Belastbarkeit des Fachbodens ergibt sich aus der Kombination des gewählten Fachbodens und der Konsolenausführung. Beispielsweise kann beim Achsmaß 100 cm ein Konsolenpaar mit Fachboden classic in der Tiefe 47 cm mit 2 Haken (2H) 90 kg tragen, ein Konsolenpaar mit 3 Haken (3H) bereits 170 kg (gleichmäßig verteilte Last). Bitte stets auch die gesamte Feldbelastung (Regalfeld) anhand der Konfiguration aller Komponenten (kann zu einer Einschränkung der Belastbarkeit der Konsolen führen) beachten. Beispielsweise beträgt bei einer mittleren Bodentiefe (ohne Fußteilböden) des Regalfelds von 47 cm + Fußteiltiefe (bei H16) >=57 cm die zulässige Lastsumme aller Fachböden eines Regalfeldes mit 8X3 Säulen 350 kg (zul. Lastsumme aller Fachböden ohne Fußteilböden). Beachten Sie unbedingt die technische Dokumentation des Herstellers.

Warum haben die Konsolen so viele Auskerbungen?

Die Auskerbungen der Konsolen werden zur Befestigung benötigt. Ein Stahlfachboden arretiert in den Auskerbungen und man kann die Konsolen deshalb auch schräg einhängen. Dies ermöglicht eine schnelle werkzeugfreie Montage der Fachböden. Analog werden auch andere Warenträger, wie Drahtböden etc. auf den Konsolen befestigt.
